Стрелочная терминология

Стрелка.
Часть стрелочного перевода, состоящая из рамных рельсов, остряков и переводного механизма. При наличии крестовин с подвижным сердечником в понятие стрелки входит и крестовина.

Стрелка нецентрализованная.

Стрелка, остряки которой переводятся вручную при помощи переводного механизма непосредственно у стрелки.

Стрелка централизованная.

Стрелка, остряки которой (а при наличии крестовины с подвижным сердечником и сердечник) переводятся специальными устройствами, управляемыми с одного центрального пункта.

Стрелочный перевод.

Устройство, служащее для перевода подвижного состава с одного пути на другой. Стрелочные переводы состоят из стрелок, крестовин и соединительных путей между ними. Крестовины могут быть с неподвижным или подвижным сердечником (Рис.1,а,б,в; 2,а,б; 3; 4).

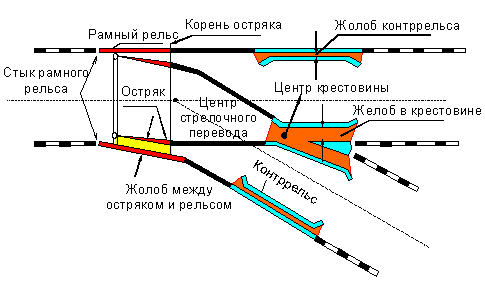

Рис.1,а

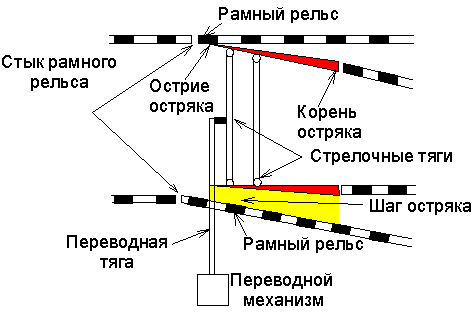

Рис.1,б

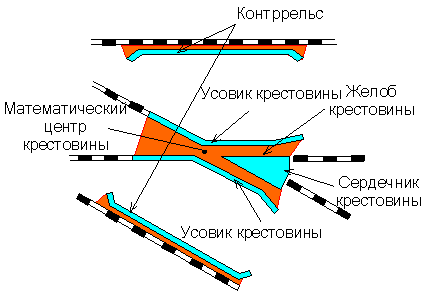

Рис.1,в

Ширина колеи в различных сечениях перевода

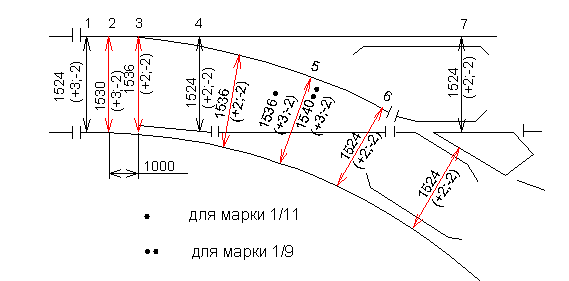

Рис.2,а. Для колеи 1524 мм: 1-стык рамного рельса; 2-место изгиба рамного рельса; 3-острие остряков; 4-конец остряков; 5-середина переводной кривой; 6-конец переводной кривой; 7-на крестовине.

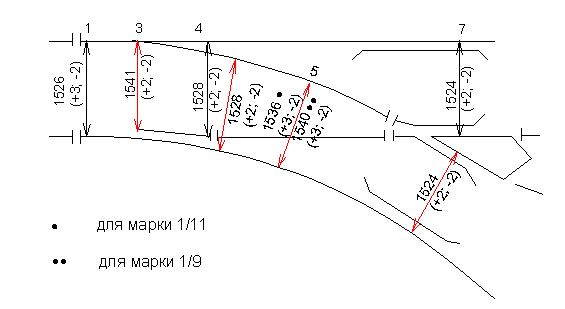

Рис.2,б. Для колеи 1520 мм: 1-стык рамного рельса; 2-место изгиба рамного рельса; 3-острие остряков; 4-конец остряков; 5-середина переводной кривой; 6-конец переводной кривой; 7-на крестовине.

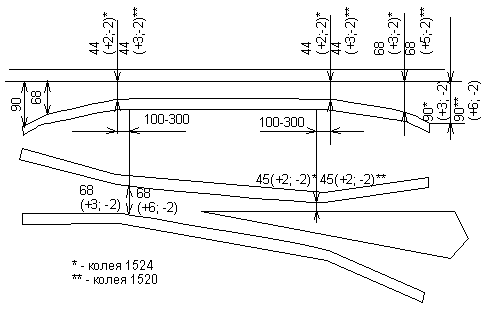

Рис. 3. Схема расположения контррельса относительно крестовины и основные размеры его содержания.

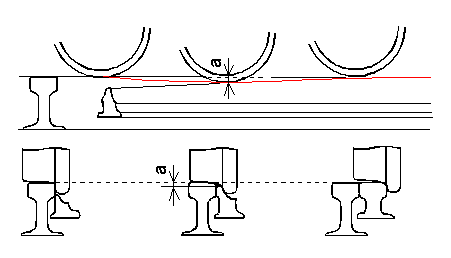

Рис.4. Схема перекатывания колеса по остряку стрелки. а) Неровность, возникающая при качении колеса в любом направлении по стрелочному переводу и прямому или криволинейному остряку. Величина неровности (а) может достигать 2 мм.

Стрелочный пост.

Один или несколько стрелочных переводов нецентрализованного управления, обслуживаемых одним дежурным стрелочного поста.

Стрелочный район.

Группа смежных стрелочных постов, находящихся под контролем одного старшего дежурного стрелочного поста.
